تمامی آنچه که لازم است درمورد اتصالات پنوماتیک بدانید

اتصالات پنوماتیک در بیشتر دستگاه‌های تولیدی برای ارتباط بین قطعات مختلف سیستم پنوماتیکی کاربرد دارد. این نوع اتصالات نقش بسیار مهم و حیاتی در سیستم‌های بادی داشته و در صورت حذف ‌کردن آن‌ها بخش عظیمی از واحدهای صنعتی نیز تعطیل خواهد شد. در ادامه تمامی آنچه که لازم است در مورد اتصالات پنوماتیک بدانید آورده شده است.

معرفی اتصالات پنوماتیک

این نوع اتصالات به ‌عنوان اتصالات هوا شناخته شده و بلوک‌های اصلی و اساسی ساختمان پنوماتیک هستند و در جریان هوا و اتصالات بدون درز و نشتی را امکان‌پذیر می‌نمایند. اتصالات پنوماتیک یک اتصال ایمن و بدون نشتی را بین اجزای پنوماتیکی مانند شیلنگ لوله، هوا، سوپاپ‌ها و سیلندرها ایجاد می‌کنند.

اتصالات پنوماتیک در واقع انتقال هوا و گازها را بین قسمت‌های مختلف سیستم تسهیل کرده و جریان و کنترل مناسب را تضمین می‌کنند. این نوع اتصالات در انواع، مواد و اندازه‌های مختلف برای تطبیق با الزامات و کاربردهای مختلف در دسترس شما هستند. این دسته از اتصالات امروزه به ‌صورت گسترده در همه صنایع مانند ساخت‌وساز، راه‌اندازی خطوط تولیدی مانند ماشین‌آلات و مونتاژ کاربردهای زیادی داشته و مورد استفاده قرار می‌گیرد.

خرابی اتصالات پنوماتیک باعث خرابی سیستم شده و به همین دلیل یک عضو بسیار مهم و حیاتی در سیستم هستند. این اتصالات به شما کمک می‌کنند تا با توجه‌ به نیازتان یک سیستم پنوماتیک پیچیده‌تر را راه‌اندازی کنید و منابع هوای خود را به ‌اندازه دلخواه افزایش دهید.

بهتر است بدانید که اتصالات پنوماتیکی معمولاً به فشار کمتری نسبت به اتصالات هیدرولیکی نیاز دارند و در عین ‌حال از این اتصالات مقاومت و دوام بیشتری دارند و به همین خاطر اتصالات محکم‌تری را ارائه می‌دهند.

سیستم پنوماتیک و اجزای آن

سیستم پنوماتیک از چند اجزای مهم مانند کمپرسور هوا، شیلنگ، لوله و اتصالات بین آن‎ها تشکیل می‌شود که کمپرسور هوا قلب تپنده یک سیستم بادی است. در ادامه این اجزا را به‌صورت جداگانه توضیح داده‌ایم:

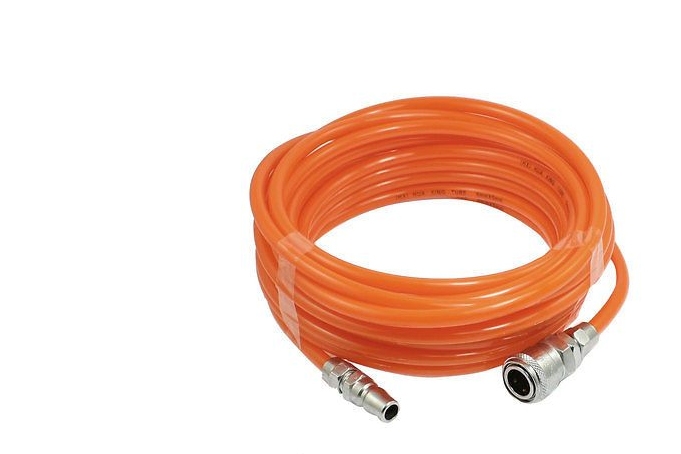

شیلنگ پنوماتیک

شیلنگ و لوله برای اتصالات پنوماتیک بیشتر مواقع به‌ صورت مترادف استفاده می‌شوند این در صورتی است که تفاوت زیادی با هم دارند و شیلنگ یک مجرا با انعطاف‌پذیری بالا بوده و ساختاری چندلایه دارد. با توجه ‌به اینکه شیلنگ‌ها در استفاده دراز مدت دچار فرسودگی و پارگی شده و باید تعویض گردند این اتصالات پنوماتیک شلنگ‌ها دائمی نبوده و خیلی راحت جدا می‌شوند.

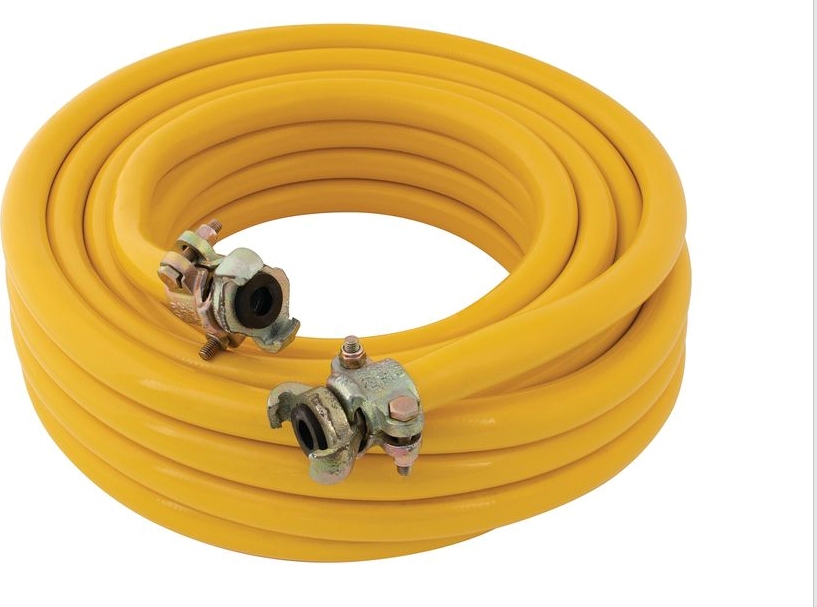

شیلنگ‌های هوا از نظر شکل، اندازه و متریال انواع زیادی داشته که برای مثال شیلنگ‌های فنری در امتداد سیم فنری کشیده شده و هوای فشرده شده درون خود را به ‌خوبی به اجزای سیستم وارد می‌کنند و فضای خیلی کمی را اشغال می‌کنند. به‌صورت کلی شیلنگ‌هایی که با سیم‌های مختلف بافته می‌شوند، محکم بوده و درون آن‌ها به ‌وسیله این سیم‌ها تقویت می‌شود. خرید شیلنگ‌ پنوماتیک از نوع لاستیکی بهتر است زیرا از مواد بسیار سبک ساخته شده و انعطاف‌پذیری بیشتری داشته و در برابر پیش خوردگی نیز مقاومت بالایی دارند.

لوله‌های پنوماتیک

ساختار این نوع لوله‌ها معمولاً به ‌صورت یک ماده جامد و سفت است. لوله‌های پنوماتیک استحکام بالایی دارند و اغلب با توجه‌ به قطر داخلی اندازه‌گیری می‌شوند. این لوله‌ها به گونه‌ای ساخته شده‌اند که نیاز کمی برای جداسازی اتصالات دارند و به همین دلیل یک انتخاب مناسب برای نصب اتصالات پنوماتیک دائمی هستند. شیلنگ تراز نیز ابزاری شبیه به لوله است که از شفافیت بالایی برخوردار است.  برای ساخت شیلنگ‌های تراز از پلاستیک استفاده می‌شود. از این شیلنگ ها برای ترازیابی استفاده می شود.

اتصالات پنوماتیک و کاربردهای آن‌ها

این نوع اتصالات طیف گسترده‌ای از اندازه‌ها و اشکال و روش‌های مختلف را در بر می‌گیرد. این اتصالات معمولاً بر اساس نوع اتصال و عملکردی که برای آن‌ها در نظر گرفته شده دسته‌بندی می‌شوند. برخی از پرکاربردترین اتصالات پنوماتیک در متن زیر آورده شده است:

اتصالات فشاری

این دسته از اتصالات پنوماتیک معمولاً به کمک نیروی فشاری متصل شده و به هیچ وسیله خاصی نیاز ندارد. برای برقراری این نوع اتصالات نیازی به لحیم‌کاری نیست و در عوض باید برای برقراری اتصالات پنوماتیک فشاری بدون نشتی از وسایلی مانند واشر، حلقه و مهره استفاده می‌شود.

اتصالات پنوماتیک فشاری استاندارد

این اتصالات نحوه نصب آسانی دارند و برای نصب سریع بسیار مناسب هستند. برای نصب اتصالات فشاری استاندارد به ‌وسیله خاصی نیاز نیست تنها باید از واشر و پوسته برای آب‌بندی استفاده شود.

اتصالات پنوماتیک گاز انبری

اتصالات گاز انبری دارای یک لبه تیز هستند که حین نصب، شیلنگ پنوماتیک را به نحوی گاز گرفته و اتصالی بسیار محکم و بدون نشتی را ایجاد می‌کند. این نوع اتصال پنوماتیک مانند اتصالات فشاری به هیچ وسیله‌ای احتیاج ندارد؛ اما نسبت به این اتصال مقاوم‌تر و محکم‌تر است.

اتصالات پنوماتیک چنگکی مکانیکی

برای اتصالات چنگکی از مونتاژ دو حلقه استفاده می‌شود. حلقه عقبی که دور شیلنگ پنوماتیک قرار می‌گیرد به حلقه جلویی فشار زیادی وارد کرده و به ‌این ‌ترتیب یک اتصال محکم را به وجود می‌آورند. این اتصالات می‌توانند دفعات زیادی بدون آسیب‌ دیدن شیلنگ باز و بسته شوند.

اتصالات پنوماتیک فلر

این نوع اتصال برای نصب ‌شدن به وسایل خاصی نیاز دارند و مثل سایر اتصالات نام‌برده‌ شده مقاومت بالایی دارند.

خطرات اتصالات پنوماتیک

اتصالات پنوماتیک از نظر شکل، اندازه و کاربردی که دارند انواع مختلفی داشته که هر کدام برای یک کار مخصوص طراحی شده‌اند. معمولاً ابعاد این نوع اتصالات از اتصالات هیدرولیکی کوچک‌تر بوده و به همین دلیل نباید فشار زیادی روی آن‌ها باشد و حداکثر فشار مناسب برای این دسته از اتصالات ۱۲ بار است.

به دلیل هوای فشرده در لوله‌ها و شیلنگ‌های پنوماتیک در صورت جدا شدن ناگهانی اتصالات، خطرهای زیادی مانند انفجار کل سیستم و اپراتور وجود دارد.

سخن پایانی

اتصالات پنوماتیکی نوعی اتصال است که برای اتصالات هوا مناسب بوده و مقاومت بالایی دارد. سیستم پنوماتیک از اجزای مختلفی ساخته شده است. در این مقاله در مورد سیستم پنوماتیک و تمامی آنچه که لازم است در مورد اتصالات پنوماتیک بدانید صحبت شد. در صورت داشتن هرگونه سؤال می‌توانید به سایت راد صنعت مراجعه کرده و از طریق راه‌های ارتباطی با ما تماس برقرار کنید.
